Ensayo Proctor en Las Condes: Compactación Óptima para Suelos Variables

Estudios técnicos que sustentan su proyecto.

CONOCER MÁS

Construir en Las Condes implica enfrentarse a una geología que cambia en pocos kilómetros: no es lo mismo cimentar sobre los suelos finos de origen aluvial cercanos al río Mapocho, donde la capa vegetal es más profunda, que sobre los depósitos graníticos meteorizados que afloran en las laderas del cerro Calán. Esta variabilidad exige un control de compactación riguroso desde la fase de movimiento de tierras, y ahí es donde el ensayo Proctor se vuelve indispensable. Lejos de ser un mero trámite de laboratorio, define la densidad de referencia contra la cual se fiscalizará cada capa compactada en terreno, protegiendo la inversión contra asentamientos diferenciales que en esta comuna pueden resultar especialmente costosos. Para complementar la caracterización del subsuelo en zonas con presencia de bolones o gravas gruesas, solemos recomendar una campaña previa de calicatas que permita identificar la granulometría real del material antes de seleccionar el molde Proctor adecuado.

El Proctor no solo entrega una densidad: define la ventana de humedad fuera de la cual cada pasada del rodillo es tiempo y combustible perdido.

Nuestras áreas de servicio

Enfoque y alcance

El procedimiento se ejecuta con un martillo estandarizado que deja caer una masa de 2,5 kg (Proctor Normal) o 4,5 kg (Modificado) desde una altura controlada de 305 mm o 457 mm respectivamente, impactando el suelo confinado en un molde metálico en tres o cinco capas. En nuestro laboratorio en la zona oriente de Santiago, el equipo se calibra siguiendo las tolerancias dimensionales de la norma NCh 1534/1.Of2008, verificando el desgaste de la maza y la planaridad de la placa base, porque un pequeño desajuste en la energía de compactación puede desviar la curva de densidad seca y llevar a especificaciones erróneas en obra. El ensayo Proctor se convierte así en la réplica controlada de lo que hará un rodillo compactador, pero con la precisión estadística necesaria para trazar la curva de compactación completa. En proyectos viales del sector de San Carlos de Apoquindo, donde los accesos requieren bases granulares de alta capacidad portante, este análisis se complementa frecuentemente con el ensayo CBR vial para verificar la resistencia del material compactado a la humedad óptima determinada en el Proctor.
Ensayo Proctor en Las Condes: Compactación Óptima para Suelos Variables

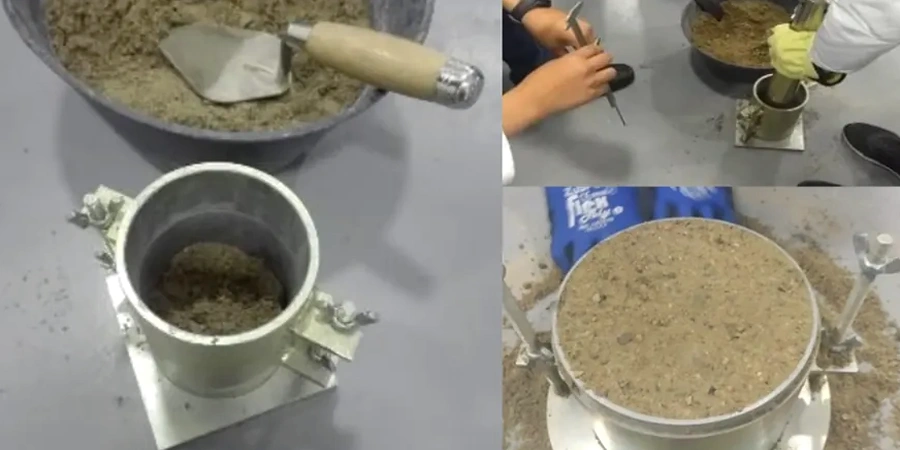

Imagen técnica — Las Condes

Factores del sitio

Un error recurrente en obras de la zona es asumir que el Proctor Normal es suficiente para cualquier tipo de proyecto, cuando en realidad los rellenos masivos que soportan edificaciones en la franja de Avenida Las Condes, con tránsito de maquinaria pesada y cargas estáticas elevadas, requieren la energía del Proctor Modificado. Al utilizar una especificación inadecuada, la constructora puede aprobar capas que en realidad están subcompactadas, lo que se traduce en deformaciones plásticas del terreno que aparecen meses después de recepcionada la obra, justo cuando las pólizas de garantía empiezan a ser más difíciles de ejecutar. La diferencia de densidad entre ambos métodos puede superar el 8%, una brecha suficiente para comprometer la estabilidad de una losa de fundación o provocar roturas en pavimentos rígidos ante los ciclos térmicos propios de los inviernos en la precordillera.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia.sbs

Normas aplicables


NCh 1534/1.Of2008 - Proctor Normal, NCh 1534/2.Of2008 - Proctor Modificado, NCh 1534-1-12e2 - Standard Proctor, NCh 1534-2-12e1 - Modified Proctor, AASHTO T-99 y T-180 - Métodos de compactación en laboratorio

Valores típicos

ParámetroValor típico
Tipo de EnsayoProctor Normal (AASHTO T-99) / Modificado (AASHTO T-180)
Energía de Compactación593 kJ/m³ (Normal) / 2693 kJ/m³ (Modificado)
Peso del Martillo2,5 kg (Normal) / 4,5 kg (Modificado)
Número de Capas3 (Normal) / 5 (Modificado)
Golpes por Capa25 (Normal) / 25 o 56 según molde (Modificado)
Norma Chilena AplicableNCh 1534/1.Of2008 y NCh 1534/2.Of2008
Precisión de la CurvaMínimo 4 puntos para definir densidad seca máxima
Aplicación PrincipalControl de compactación en rellenos estructurales y bases viales

Preguntas más comunes


¿Qué diferencia hay entre el Proctor Normal y el Modificado?

La diferencia principal radica en la energía de compactación aplicada. El Proctor Normal (AASHTO T-99) usa un martillo de 2,5 kg cayendo de 305 mm sobre 3 capas con 25 golpes cada una, simulando la compactación de rodillos livianos de la primera mitad del siglo XX. El Proctor Modificado (AASHTO T-180) emplea un martillo de 4,5 kg cayendo de 457 mm sobre 5 capas, replicando la energía de los equipos de compactación modernos. En la práctica, el Modificado arroja una densidad seca máxima mayor (entre un 5% y 10% superior) y una humedad óptima menor, por lo que es el estándar para rellenos estructurales y bases de pavimentos en proyectos de mediana y gran envergadura en Las Condes.

¿Cuánto cuesta un ensayo Proctor en Las Condes?

El costo de un ensayo Proctor en la comuna de Las Condes varía según el tipo (Normal o Modificado), la cantidad de puntos de la curva y la urgencia de los resultados, pero en general se sitúa en un rango de $43.000 a $106.000 pesos chilenos. Recomendamos cotizar el paquete completo de control de compactación, que incluye la curva Proctor más las densidades en terreno, porque contratar ambos servicios de forma integrada suele optimizar los costos de laboratorio y asegura la trazabilidad de los datos.

¿Con cuántos puntos se debe trazar la curva de compactación?

La norma NCh 1534 exige un mínimo de cuatro puntos para definir correctamente la parábola de la curva de compactación, abarcando humedades por debajo y por encima del óptimo. En suelos con presencia de pumicita o arcillas expansivas, frecuentes en algunos sectores de la zona oriente de Santiago, podemos agregar uno o dos puntos adicionales para confirmar la forma de la curva y evitar interpretaciones erróneas que lleven a especificar una humedad de trabajo inadecuada para el tipo de suelo real. Un trazado con solo tres puntos es insuficiente y no debería aceptarse como válido para el control de calidad.
